医疗 LSR 包胶 DFM 设计指南，产品阶段规避 8 大量产隐形坑

      医疗器械新品开发周期紧张，很多产品工程师把重心放在产品功能和外观设计上，却对 LSR 液态硅胶包胶的制造工艺约束考虑不足。图纸定稿后开模，才暴露出脱胶、气泡、溢胶、应力开裂等问题，而医疗模具修改周期长，直接拖慢产品注册进度。

   DFM 面向制造的设计，就是在早期设计阶段，结合 LSR 工艺特点预判风险。中山市元亨精密科技作为医疗液态硅胶精密包胶行业引领者，在项目前期即可介入客户 DFM 评审，从源头规避后续大量隐患。

   DFM 评审价值

   LSR 液态硅胶黏度低、流动性极强，医疗产品对尺寸精度、粘接可靠性、灭菌耐受性要求严苛。普通外观手板可以实现的结构，不一定适合十万级大批量自动化生产。DFM 不是简单的图纸检查，而是结合材料特性、模具可行性、自动化生产、后期灭菌老化工况进行综合评估。

   机械锁扣设计

   很多 PPSU、PEEK 等难粘基材包胶，设计只依靠等离子、底涂带来化学粘接，却不做机械锁扣凹槽和通孔。经过多次 EO 灭菌、高低温循环后，界面应力累积，容易出现隐形分层。医疗高可靠性项目，无论采用哪种粘接方案，都建议增加机械互锁结构作为安全冗余。

   硅胶壁厚控制

   LSR 硅胶壁厚不宜过大，局部硅胶厚度超过 4mm，内部容易出现硫化不完全、缩水凹陷；胶层太薄，尤其小于 0.3mm 时，容易缺胶充不满。医疗包胶胶层建议控制在 0.5‑2.5mm 区间，壁厚尽量均匀，避免厚薄剧烈突变。

        圆角应力释放

   硅胶与硬基材交界，严禁尖锐直角。反复灭菌冷热交替，尖角位置应力高度集中，长期使用会出现硅胶开裂。所有软硬胶交界，必须设置圆角过渡，释放内应力，提升产品生命周期耐久性能。

   嵌件定位设计

   打样可以人工摆放嵌件，但百万级自动化生产中，嵌件必须有定位孔和定位台阶。图纸没有预留定位结构，后期只能修改嵌件，甚至重新开嵌件模具。医疗项目面向量产，设计之初就要兼顾自动化埋入要求。

   封胶边界处理

   LSR 流动性极强，封胶线位置如果设在装配配合面，容易产生微小飞边，医疗小件很难后处理打磨。封胶边界尽量布置在非装配外观区域，便于模具封胶，减少溢胶对装配性能的影响。

   热膨胀差问题

   LSR 硅胶、PPSU、PC、不锈钢的热膨胀系数差距很大。灭菌反复升温降温，复合界面会持续拉扯。DFM 阶段应评估热应力，不能只看常温粘接强度，还要模拟完整灭菌循环工况。

       型腔排气设计

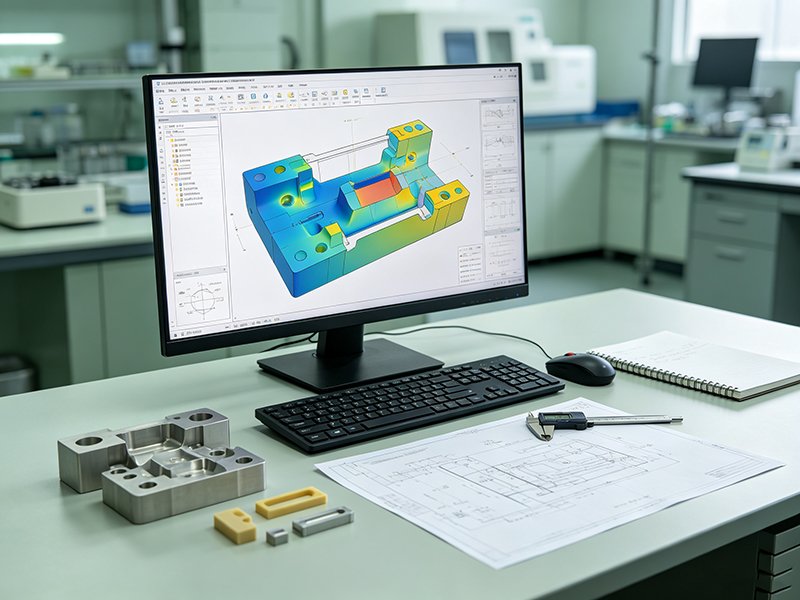

          硅胶包覆深凹槽、封闭狭小腔体时，型腔内部空气无法排出，会产生气泡和缺胶。很多结构在手板样品中不明显，但在多腔量产模具中会被放大，因此需要提前通过模流分析评估困气位置。

       量产工况验证

         很多研发拿小批量手板样品测试全部通过，但量产来料公差波动后，产品就批量失效。DFM 评审同时，要定义嵌件公差、表面品质标准，模拟量产来料条件进行可靠性测试。

         DFM 协同服务

         元亨精密在医疗 LSR 包胶项目早期即可介入客户 DFM 评审，结合模流仿真、医疗量产经验输出 DFM 报告，指出结构风险并给出修改建议，把风险拦截在开模之前，缩短医疗器械研发周期，降低改模成本。
