液态硅胶精密包胶尺寸公差控制：微米级精度如何实现

一、公差控制挑战

        在精密包胶领域，尺寸公差直接决定制品的密封性能、装配适配性与功能可靠性。液态硅胶（LSR）的公差控制面临独特挑战：一是材料收缩率——LSR的线性收缩率通常在2.5%-3.5%之间，受硫化温度、制品厚度与填充物含量影响显著；二是热膨胀系数——硅胶的热膨胀系数远高于金属基材，在温度循环中会产生热应力与尺寸漂移；三是低粘度溢胶——微小的模具间隙（大于0.01mm）即可产生飞边，导致配合尺寸超差。因此，实现微米级（±0.05mm以内）的公差控制，需要模具、工艺与检测三大环节的协同优化。

二、模具精度影响

        模具是公差控制的源头。LSR精密包胶模具的型腔加工精度通常要求达到±0.005mm，分型面与镶件的配合间隙需控制在0.01mm以内，以防止溢胶并确保尺寸一致性。模具钢材的选择也至关重要：高导热、低热膨胀系数的模具钢可减少温度循环带来的尺寸漂移；镜面抛光不仅提升脱模性能，还能减少表面纹理对配合间隙的影响。此外，多腔模具的流道平衡设计直接影响各腔制品的尺寸一致性——流道长度、截面积与浇口位置的微小差异，都可能导致不同型腔间的填充不平衡，进而产生尺寸偏差。

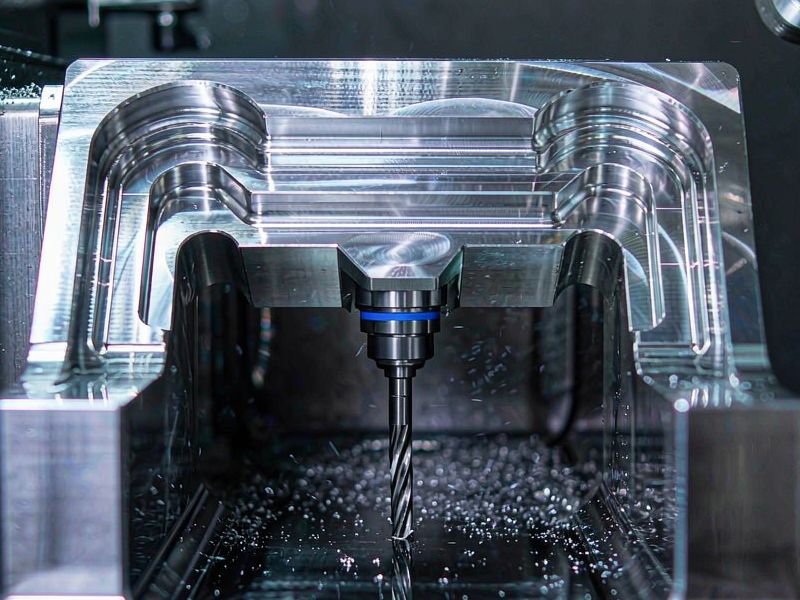

图1 高精度CNC加工精密模具型腔

三、工艺参数影响

        工艺参数对LSR制品的最终尺寸具有决定性影响。硫化温度直接决定收缩率：温度越高，交联密度越大，收缩率越高；模具温度不均匀则导致制品不同部位的收缩不一致，产生翘曲与尺寸偏差。注射压力与保压时间影响充模完整性与密实度：压力不足会导致远端填充不满、尺寸偏小；保压过度则可能在厚壁处产生内应力，冷却后变形。此外，二次硫化（后固化）会进一步改变制品尺寸，通常后固化后的尺寸收缩率为0.3%-0.8%，需在模具设计阶段预先补偿。元亨精密通过DOE（实验设计）与模流分析软件，系统优化工艺参数组合，将关键尺寸的CPK控制在1.33以上。

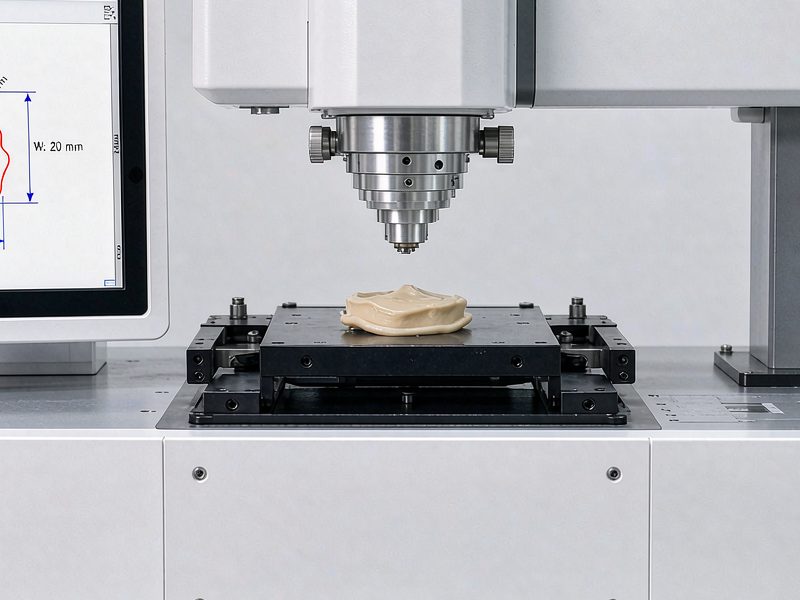

图2 光学影像测量仪检测硅胶密封件尺寸

四、检测与补偿

        精密尺寸的检测与反馈补偿是实现持续公差控制的关键。在量产阶段，元亨精密采用三坐标测量机（CMM）、光学影像测量仪与激光扫描仪对关键尺寸进行全检或抽检，测量精度可达±0.001mm。对于系统性尺寸偏差（如收缩率预估不准导致的整体偏大/偏小），通过修模（调整型腔尺寸）或调整工艺参数进行补偿；对于随机性偏差（如飞边、气泡导致的局部超差），则通过优化模具配合、排气与注射参数来消除。此外，统计过程控制（SPC）与实时数据采集系统可对生产过程中的尺寸波动进行监控预警，确保公差持续稳定在目标范围内。

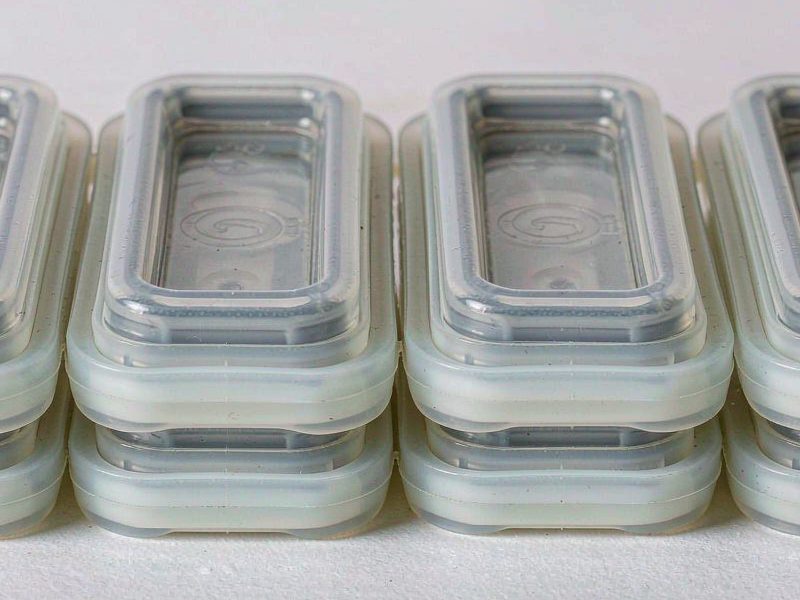

图3 高精度液态硅胶包胶制品尺寸一致性展示

五、元亨精密

        中山市元亨精密科技有限公司建立了覆盖模具设计、工艺开发、在线检测与反馈优化的全流程尺寸公差控制体系。依托高精度加工设备、模流分析软件与精密测量仪器，元亨精密可将液态硅胶精密包胶制品的关键尺寸公差稳定控制在±0.05mm以内，满足汽车电子、医疗器件与消费电子等领域对微米级精度的严苛要求，以"精密"为立身之本，为客户提供高一致性、高可靠性的包胶密封产品。
