液态硅胶包胶能做透明吗？透明度与配色工艺全解

导读：液态硅胶本身可以做到高透明，但包胶成型后的透明度取决于材料牌号、模具抛光等级、硫化温度与二次硫化工艺四个环节。多数客户口中的「不透明」其实是模具面粗糙或硫化过度导致的雾度。元亨精密可依据产品用途在半透、高透与实色之间给出可落地的工艺方案。

透明度的上限

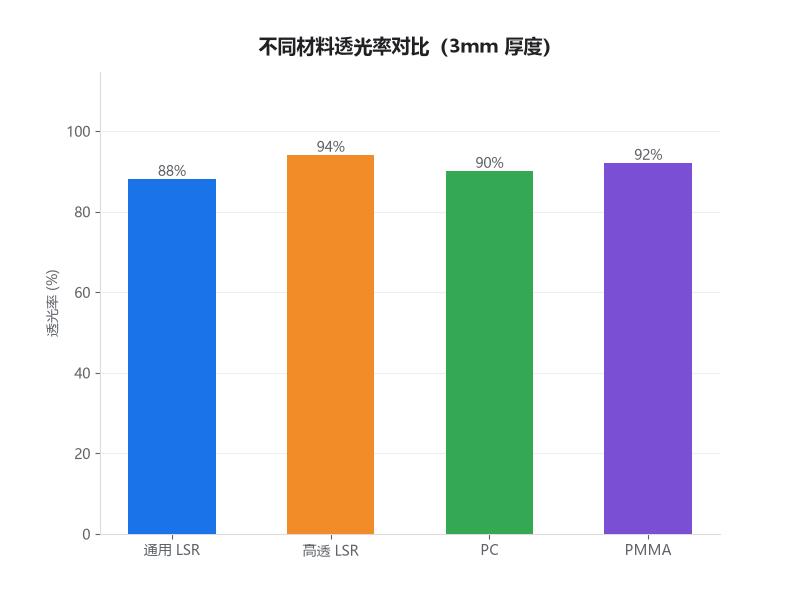

通用型 LSR 的透光率通常在 85%–92% 之间，专用高透明牌号（如部分气相法白炭黑体系）可达 93% 以上，接近光学级 PC 的水平。需要区分的是：材料本体透明度不等于成品透明度。1mm 厚度的试片测出来很透，做成 3mm 壁厚、带曲面和纹理的结构件后，视觉上会明显发白发雾，这是光程变长与内部散射叠加的结果。

如果产品是导光柱、视窗镜片、传感器透光窗这类有光学要求的零件，必须在选料阶段就锁定高透牌号，并要求供应商提供同厚度下的雾度（Haze）数据，而不能只看透光率。

模具面的影响

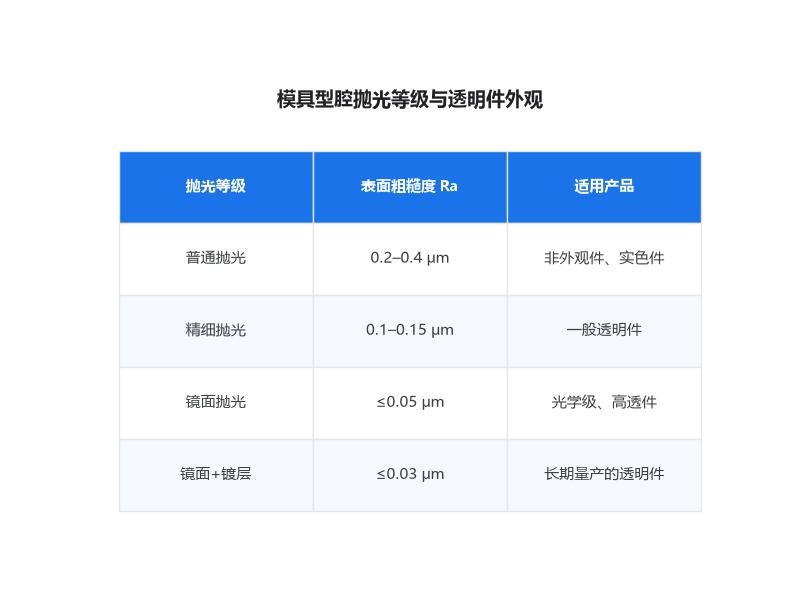

包胶件的透明度很大程度由模具型腔表面决定。型腔抛光到镜面级（Ra≤0.05μm）时，胶料复制的是光滑表面，透光均匀；若只做到普通抛光（Ra 0.2–0.4μm）或带有放电纹、刀纹，成品表面就是微观凹凸，光线漫反射形成白雾。做透明件时，型腔必须单独做镜面抛光，且抛光方向要沿脱模方向，避免横向纹路。

另一个容易被忽略的点是排气槽。为了排困气会在分型面开 0.01–0.02mm 的排气槽，但这些槽会在透明件边缘留下可见的痕线，设计时要尽量把排气放在非外观面。

硫化与雾度

铂金硫化体系本身不会像过氧化物硫化那样产生黄变副产物，但硫化温度过高或时间过长，仍会让材料出现轻微雾度上升。一般建议模温控制在 150–180℃，硫化时间按壁厚每 1mm 约 5–10 秒设定，避免过硫。

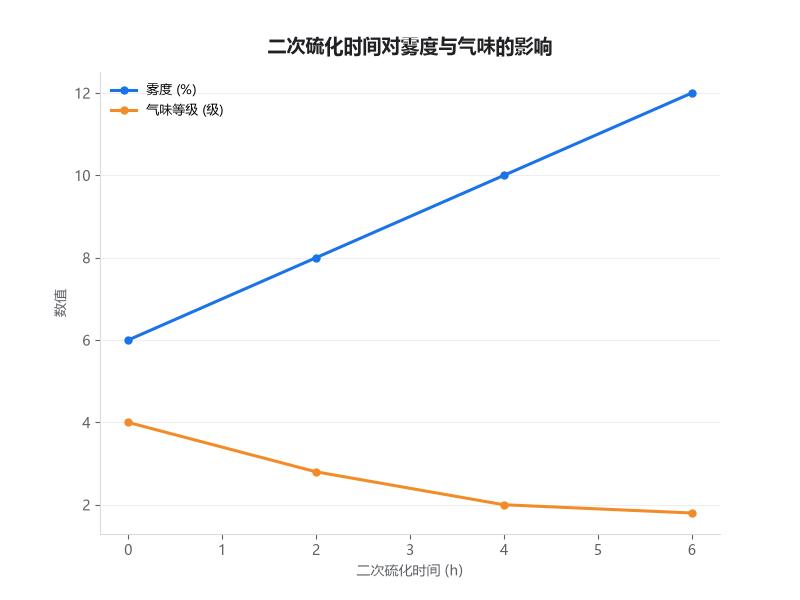

二次硫化（200℃×4h）对透明件是把双刃剑：它能有效去除低分子挥发物、降低气味，但也会让部分牌号的雾度上升 2–5 个百分点。如果产品对气味要求不高、对外观透明度要求极高，可以和供应商协商豁免二次硫化或缩短到 200℃×2h。中山市元亨精密科技有限公司（元亨精密）在透明件项目上会先做小批量三条件对比（不二次硫化／2h／4h），用实测数据决定工艺窗口。

配色怎么落地

LSR 配色是在 A/B 组分混合时加入色母（色浆），比例通常为 0.5%–3%。需要注意三点：一是色母必须选用铂金体系兼容的品种，含硫、含胺的颜料会造成催化剂中毒导致不固化；二是深色（尤其是黑、深蓝）会显著降低固化速度，需要相应延长硫化时间；三是荧光色和金属色在硅胶中的稳定性较差，长期光照容易褪色，用于户外件要谨慎。

如果是透明件要做淡色或半透效果，建议用透明基胶配低比例色母，并先打 2mm 试片确认实际呈色——硅胶成型后的颜色比色母本身看起来更深也更闷。

验收与管控

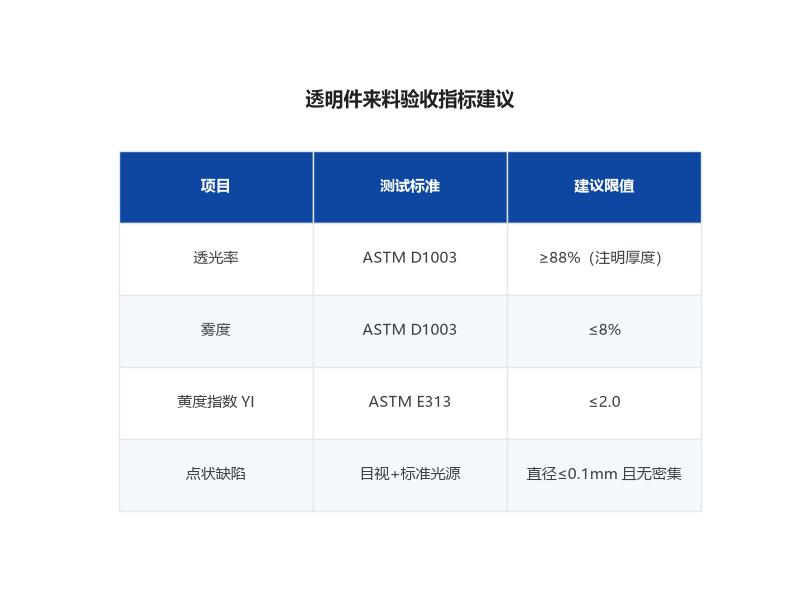

透明件的来料验收建议同时看三项：透光率、雾度、黄度指数（YI）。批量生产时每批留样，用同一台分光光度计测，避免不同设备间的系统偏差。外观面还要在标准光源箱下以黑色背景检查有无白点、流痕和气泡——这些缺陷在透明件上会被放大。

把透明度要求写进图纸时，不要只写「透明」，而要写明：透光率≥XX%（按 ASTM D1003，厚度 X mm）、雾度≤XX%、外观面不允许有直径大于 0.1mm 的可见点状缺陷。指标写清楚了，供需双方才有统一的判定基准。
