液态硅胶包胶能包哪些基材？金属、塑胶适配范围一览

基材耐温是前提

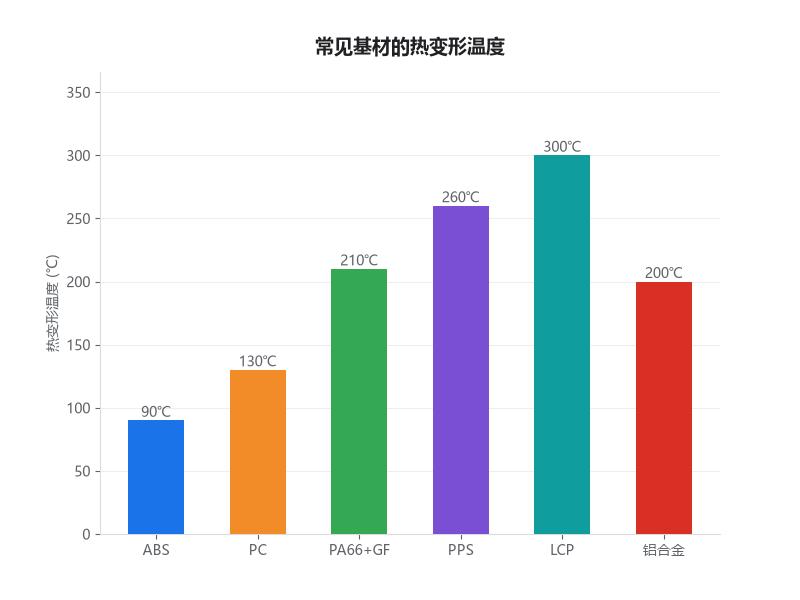

LSR 的硫化温度在 120–200℃，这意味着基材必须在这个温度下不软化、不变形、不释放气体。常用工程塑料中，PC（热变形温度约 130℃）、ABS（约 90℃）勉强够用但风险偏高；PA6/PA66 加玻纤后可到 200℃ 以上比较稳妥；PPS、LCP、PEEK 则完全没有压力。

如果基材耐温不够，有三个办法：改用低温快固化的 LSR 牌号（可低至 100–120℃硫化）、缩短高温接触时间、或在基材背面加支撑治具防止变形。选哪个要看产量和成本。

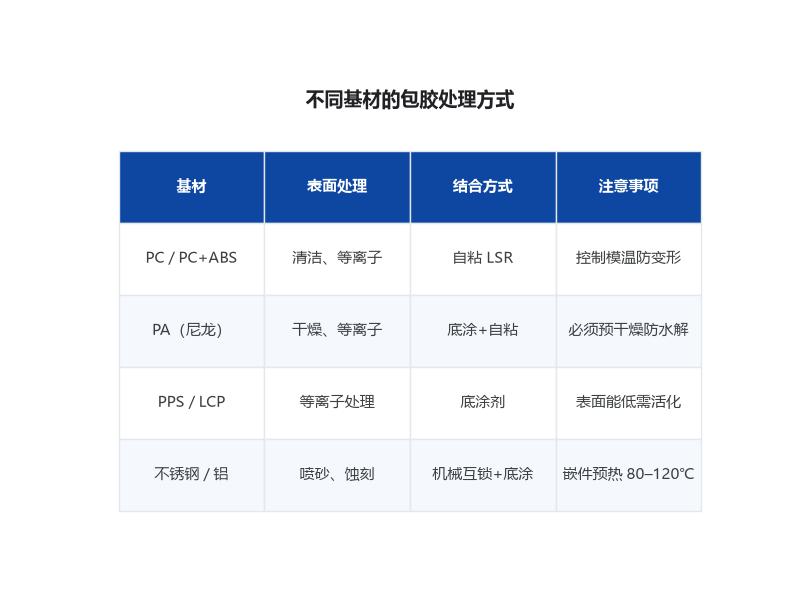

塑胶基材

PC、PC+ABS、ABS 是最常见的硬胶基材，多用于消费电子外壳包胶，靠机械互锁加自粘硅胶即可获得不错结合力。PA（尼龙）因吸水率高，成型前必须干燥处理，否则包胶后容易在界面产生气泡。PPS、LCP 常用于耐高温、耐化学场景，本身表面能低，通常需要等离子或底涂处理。

需要特别提醒的是含玻纤的基材：玻纤外露会刺破硅胶层形成微孔，包胶前要对基材表面做封闭处理，或者选用流动性更好的低粘度 LSR 让胶料充分包覆玻纤端点。

金属基材

不锈钢、铝合金、铜、镁合金都可以包 LSR。金属与硅胶的结合主要靠三种方式：机械互锁（在金属上做孔、槽、滚花）、化学粘接（底涂剂或自粘 LSR）、以及两者的组合。表面处理上，喷砂、化学蚀刻、阳极氧化都能提高结合面积。

金属件放入模腔前建议预热到 80–120℃，一方面减少胶料接触冷金属后前沿过早固化导致的填充不良，另一方面能显著提高界面结合力。中山市元亨精密科技有限公司（元亨精密）在金属嵌件包胶项目上标配嵌件预热工序，配合模内定位销防止嵌件在注射压力下移位。

结合力怎么验证

验证标准通常是剥离强度或拉伸剪切强度，实际项目中更直观的做法是做破坏性测试：把包胶件强行剥离，看断裂面是发生在胶层内部（内聚破坏，说明结合良好）还是界面上（粘附破坏，说明结合不足）。理想状态是 100% 内聚破坏。

此外还要做老化后的复测：85℃/85%RH 湿热老化 500 小时、冷热冲击 -40℃~85℃ 循环 100 次之后，结合力衰减不应超过 30%。只测初始强度不测老化后强度，是包胶项目最常见的质量隐患。
