液态硅胶包胶会发黄吗？耐黄变与抗老化的真实边界

为什么会发黄

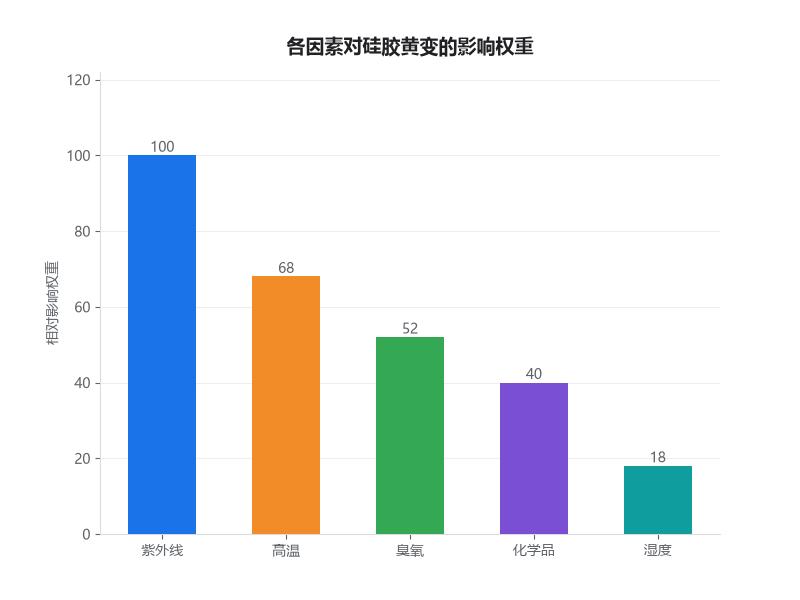

硅胶发黄的本质是分子链在光、热、氧、臭氧作用下发生氧化降解，生成含羰基的发色基团。铂金硫化体系因为不使用过氧化物，残留的催化剂金属离子含量极低，黄变倾向明显小于传统硫化工艺，这也是高端制品普遍采用铂金体系的原因。

但铂金体系并非免疫：紫外线（尤其 280–400nm 波段）能量足以打断 Si-CH3 键，高温会加速氧化链式反应，臭氧则对含双键的改性 silicone 攻击性很强。

实际能撑多久

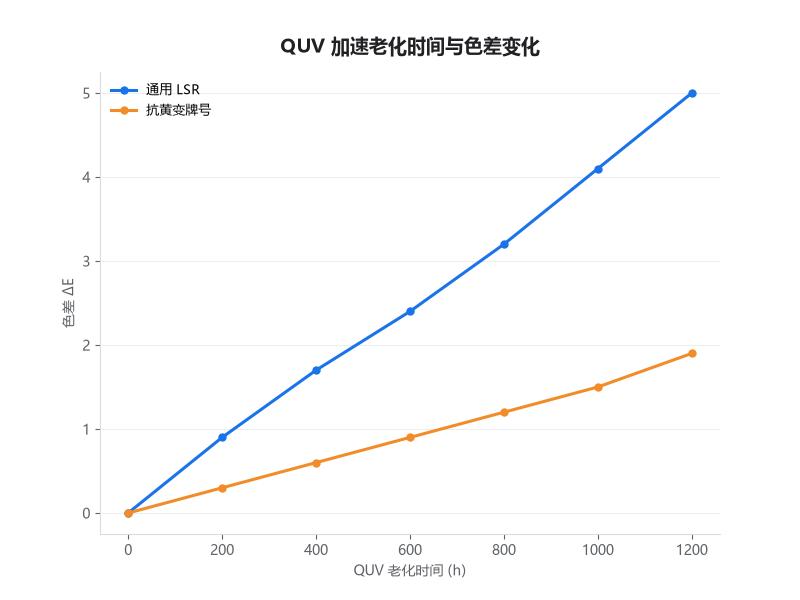

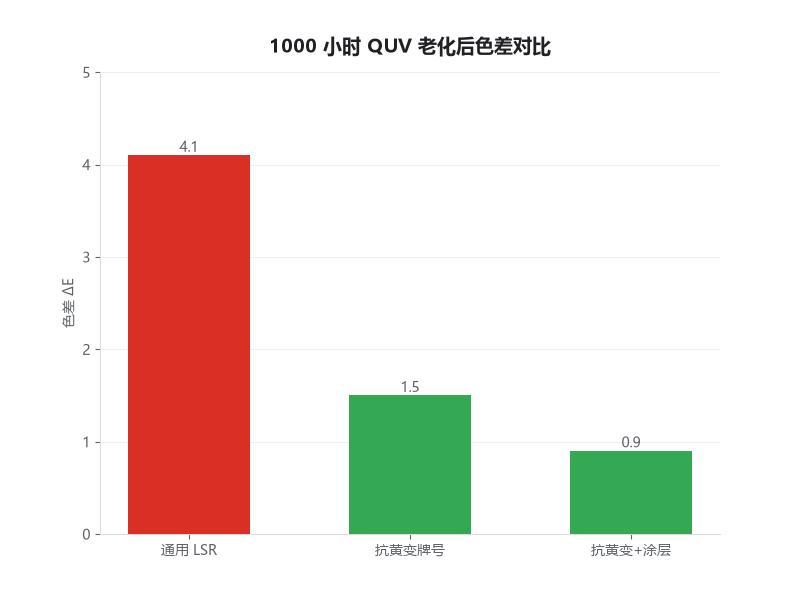

按 QUV 加速老化（UVA-340，0.76W/m²，60℃光照 8h + 50℃冷凝 4h）测试，通用 LSR 大约在 300–500 小时后开始出现肉眼可辨的黄变（ΔE>2），抗黄变牌号可以做到 1000–1500 小时。换算成户外使用，大致对应南方地区 1–3 年。

需要区分室内与户外：室内避光环境下，普通 LSR 用 5–8 年基本不变色；户外暴晒场景则必须选抗黄牌号并做结构设计遮挡。

四个应对手段

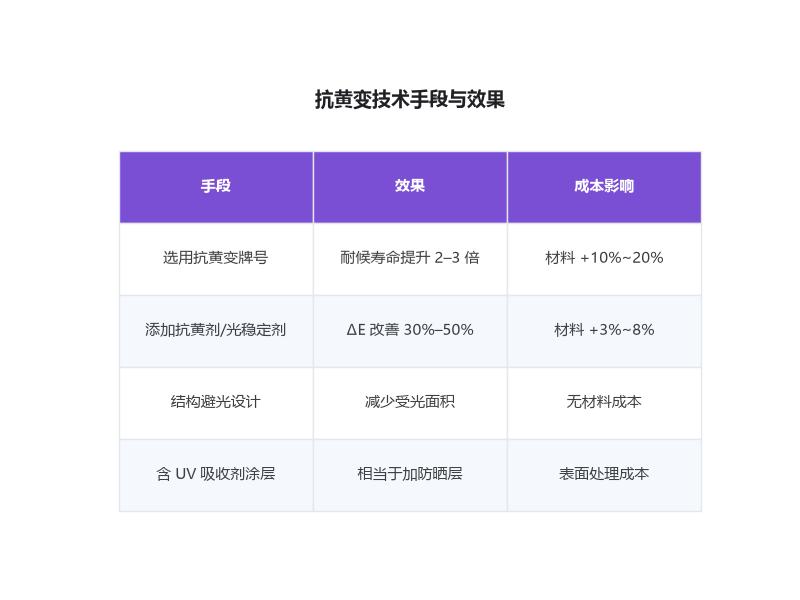

一是选抗黄变牌号，这类材料通常添加了受阻胺光稳定剂或 specialized 抗氧剂。二是添加抗黄剂或光稳定剂母粒，添加量一般 0.3%–1%。三是结构设计上让硅胶件处于凹槽、内侧面或减少受光面积。四是表面喷涂手感油时选用含 UV 吸收剂的涂层，相当于给硅胶加一层防晒膜。

还要注意使用环境：含硫环境（如橡胶硫化车间、温泉区）、含氯消毒剂、某些清洁剂都会引起变色或表面发粘，这类场景要做相容性验证。

怎么验收

建议用色差仪量化：测试前后测同一位置的 L*a*b* 值，计算 ΔE。一般约定 ΔE≤2 为无明显变色，ΔE≤3 为可接受，超过 3 视为明显黄变。同时记录黄度指数 YI 的变化。

加速老化条件要在技术协议里写清楚（光源类型、辐照度、循环条件、判定时长），否则供需双方拿不同条件的数据对不上。中山市元亨精密科技有限公司（元亨精密）可按客户指定的车规、户外或家电标准出具老化测试报告。
