液态硅胶包胶能过盐雾测试吗？耐腐蚀性能详解

硅胶本身没问题

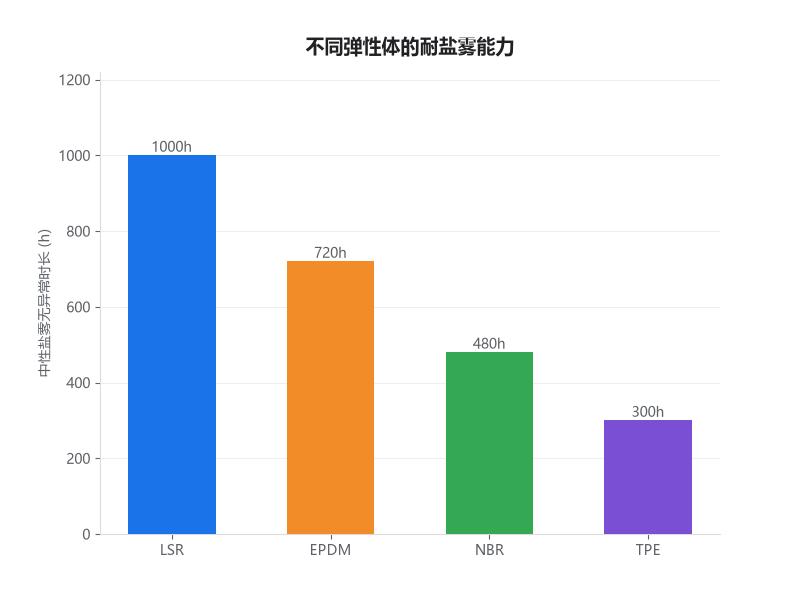

硅胶主链是 Si-O-Si 结构，键能高、化学惰性强，对盐水、酸雾、臭氧、氧化剂都不敏感。按 GB/T 10125 中性盐雾（NSS，5% NaCl，35℃）测试，纯硅胶试片做到 1000 小时外观无变化、性能衰减小于 10% 属于正常水平，部分牌号可到 2000 小时以上。

所以如果测试对象是纯硅胶件，盐雾基本不是关卡。问题出在包胶结构——硅胶与金属、塑胶形成的复合界面才是薄弱环节。

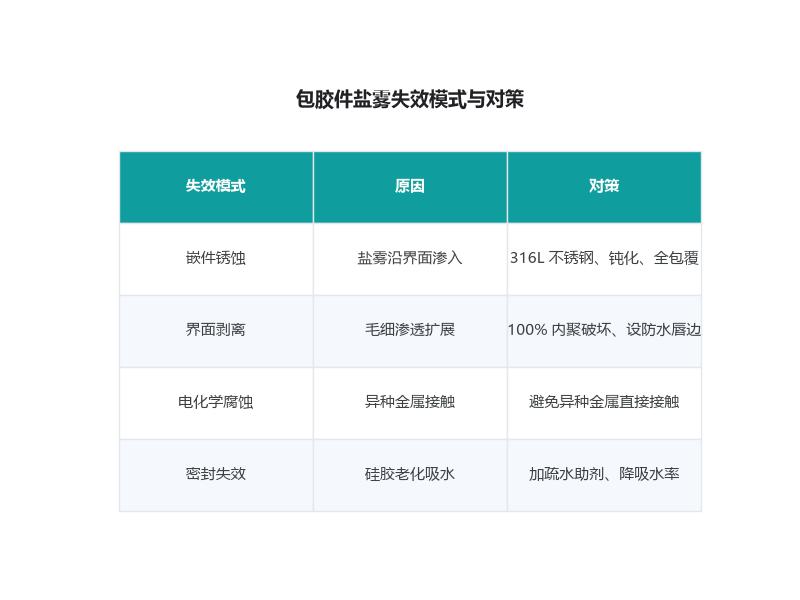

三个失效点

第一是金属嵌件锈蚀。盐雾沿界面渗入到嵌件表面，不锈钢 304 在含氯环境中也会点蚀，若嵌件是普通碳钢或铝件问题更严重。对策是嵌件选用 316L 不锈钢或做钝化／镀层处理，并在结构上让硅胶完全包覆嵌件、不留裸露边缘。

第二是界面毛细渗透。硅胶与基材结合力不足时，盐水会沿界面爬行，从边缘向中心扩展，最终导致整片剥离。这要求结合力达到 100% 内聚破坏，并在边缘设计防水唇边延长渗透路径。第三是电化学腐蚀：当硅胶内部含有导电填料、或使用碳钢嵌件与铜件接触时，会形成原电池加速腐蚀，设计时要避免异种金属直接接触。

结构怎么设计

有效的做法包括：增加包胶层厚度到 1.0mm 以上（延长渗透路径）；在基材边缘设计 0.3–0.5mm 的台阶或凹槽，让硅胶形成机械锁扣；在结合面涂覆底涂剂提高界面致密度；对有嵌件的零件，把嵌件完全埋入硅胶内部，避免出现「金属-空气-硅胶」三相交界。

另外可以在硅胶配方中加入疏水助剂，降低吸水率。普通 LSR 吸水率约 0.1%–0.3%，加疏水处理后可降到 0.05% 以下，对长期耐盐雾有帮助。

测试怎么做

建议按产品实际工况选择测试条件：海洋或沿海环境用中性盐雾（NSS）500–1000h；汽车零部件常用铜加速醋酸盐雾（CASS）或循环腐蚀测试（CCT，含湿热、干燥、盐雾多阶段循环），后者更接近真实失效模式。

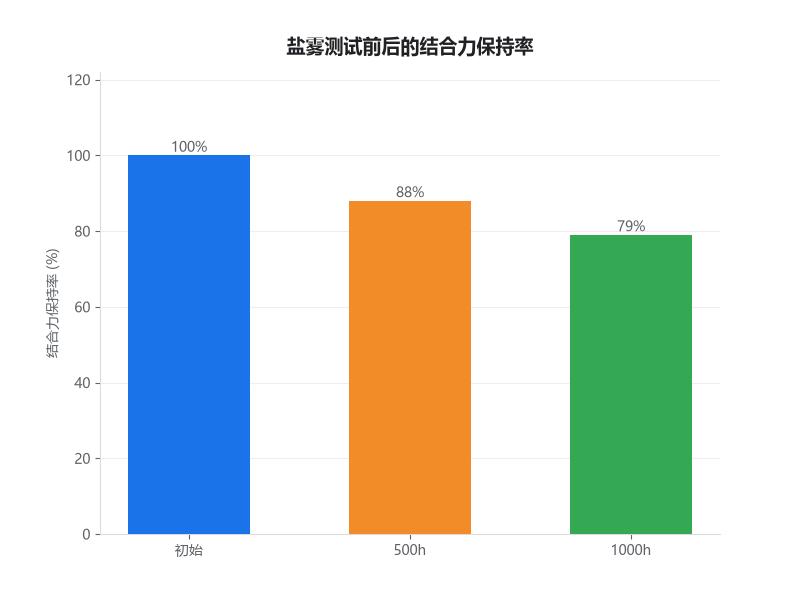

判定标准不只是「看有没有锈」，还要测三项：外观（无起泡、无剥离、无锈蚀）、结合力（盐雾后衰减不超过 30%）、密封性能（对防水件复测气密或水压）。中山市元亨精密科技有限公司（元亨精密）建议在项目前期就做盐雾摸底，把结构问题暴露在开模之前。
