液态硅胶精密包胶模具与冷流道设计：从型腔到脱模的工程全解

一、模具设计挑战

        液态硅胶（LSR）精密包胶的模具设计，是决定制品尺寸精度、表面质量与生产效率的核心环节。与传统热塑性注塑模具相比，LSR模具必须解决三大独特挑战：一是低温进料——硅胶A/B组分在模具外混合后需保持液态，因此模具必须配备冷流道系统，将进料区温度控制在20℃以下，防止提前硫化；二是高温硫化——型腔区需加热至120-200℃以实现快速硫化，这要求模具具备精准的分区温控能力；三是低粘度溢胶——LSR粘度远低于热塑性塑料，微小的配合间隙（大于0.01mm）就会导致严重飞边，对模具加工精度提出了微米级要求。因此，LSR精密包胶模具是热力学、流体力学与精密机械加工的交叉产物。

二、冷流道系统

        冷流道系统是LSR模具区别于传统模具的标志性结构。其核心功能是将A/B混合后的液态硅胶在低温状态下输送至每个型腔的浇口，避免胶料在流道内提前硫化（焦烧）。冷流道通常采用双层结构：外层为冷却水套（18-25℃循环水），内层为精密加工的流道；浇口设计则多采用针阀式（pin-valve）或薄膜式（film gate），实现无浇口痕的自动切断。先进的冷流道系统还集成了真空排气与压力传感器，可在注射前抽除型腔空气，防止气泡缺陷。冷流道系统的加工精度直接决定了胶料分配均匀性——各型腔间填充不平衡会导致制品尺寸差异与硫化程度不一。

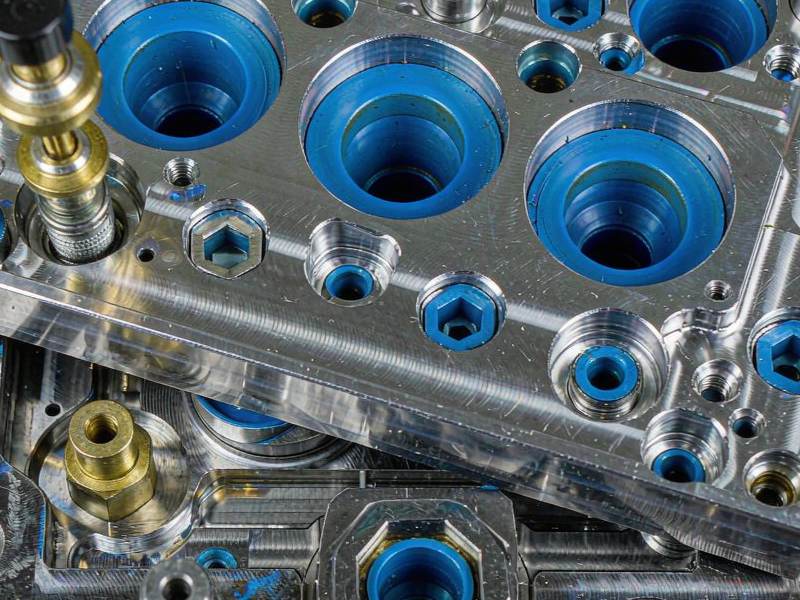

图1 LSR精密模具冷流道系统与针阀浇口特写

三、型腔与排气

        LSR模具的型腔设计需兼顾填充流动、硫化均匀与排气顺畅。由于LSR粘度低、流动性好，型腔壁厚可薄至0.3mm，但薄壁结构对模具加工精度（通常要求±0.005mm）与表面光洁度（Ra小于0.4μm）提出了极高要求。排气设计尤为关键：LSR注射速度快，型腔内的空气若不能及时排出，会在制品表面形成气泡或烧焦痕。工程上常在分型面、镶件配合处设置微米级排气槽（深度0.01-0.03mm），并配合真空辅助排气系统，确保型腔在注射前达到负压状态。此外，型腔的加热均匀性直接影响硫化速率，模具需采用高导热钢材并布置密集的热油或电热管通道。

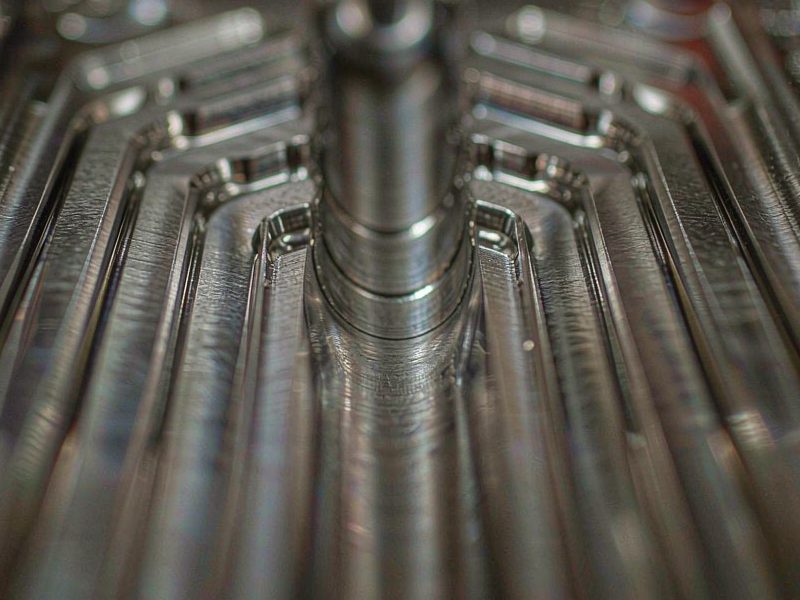

图2 精密模具型腔镜面抛光与微排气槽微距

四、脱模与模具寿命

        脱模是LSR成型中最具技术含量的环节之一。由于硫化后的硅胶弹性大、附着力强，若脱模斜度不足或顶出机构设计不当，极易造成制品撕裂、变形或粘模。精密包胶件的脱模斜度通常控制在1°-3°，薄壁密封唇边处甚至需要0.5°的微斜度配合气动顶出。模具表面处理同样重要：型腔表面常采用镜面抛光、DLC（类金刚石碳）涂层或特氟龙处理，以降低硅胶粘附力、提升脱模顺畅度。在模具寿命方面，LSR模具的冷流道与型腔需承受数十万次的温度循环（20℃到180℃再回到20℃），对钢材的热疲劳性能与热膨胀系数匹配提出了严苛要求，通常需选用预硬模具钢或热处理至HRC 48-52的高硬度钢材。

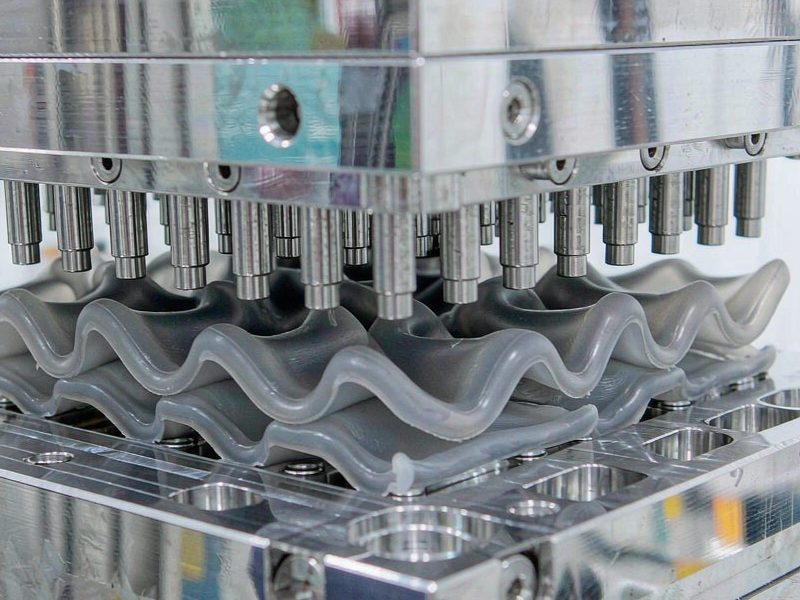

图3 硅胶包胶件脱模过程与气动顶出机构

五、元亨精密

        中山市元亨精密科技有限公司拥有自主精密模具设计与制造能力，专注于液态硅胶精密包胶模具的全流程开发。从冷流道系统设计、型腔精密加工到脱模机构优化，元亨精密依托高精度CNC、慢走丝线切割与镜面放电加工设备，可实现±5μm的模具加工精度，并为客户提供从模具设计、试模调试到量产维护的一站式解决方案，以"精密"为立身之本，确保每一件包胶制品的高一致性与高可靠性。
