液态硅胶包胶能耐多少度高温？耐温性能与选型边界

基础耐温区间

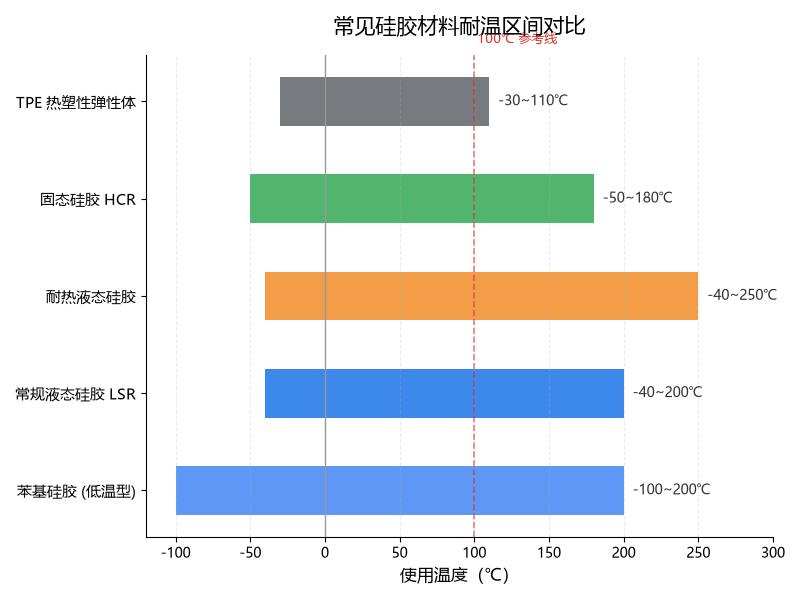

常规液态硅胶（LSR）的长期工作温度区间为 -40℃ 至 200℃，短期（数百小时）可承受 230–250℃。添加耐热助剂的特殊牌号，长期使用温度可达 250℃，短时峰值可到 300℃。

低温侧是液态硅胶的强项：普通牌号的脆化温度在 -60℃ 左右，苯基硅胶牌号可低至 -100℃ 仍保持弹性，这是多数热塑性弹性体（TPE/TPU）无法达到的。

热老化机理

硅胶在高温下的失效主要是侧基氧化与交联网络重排。表现为硬度上升、伸长率下降、表面发粘或龟裂。温度每升高 10℃，老化速率大致翻倍（阿伦尼乌斯关系）。

这意味着 200℃ 下 1000 小时的老化程度，约等同于 180℃ 下 4000 小时。选型时不能只看"能耐多少度"，而要看"在该温度下需要保持性能多久"。

介质与受力影响

同样温度下，接触介质不同结果差异很大：在干燥空气中表现良好的硅胶，遇到蒸汽、酸性环境或某些油品时耐温等级会显著下降。同时，长期受压的密封件因压缩应力存在，热老化速度明显快于自由状态。

中山市元亨精密科技有限公司建议在选型时提供完整工况：温度曲线、接触介质、受力状态、预期寿命，据此匹配胶料牌号，而不是仅凭温度数字选料。

常见选型误区

误区一：把"短期耐温"当作"长期耐温"。材料手册上的峰值温度往往是短时测试数据，直接用于长期工况会大幅缩短寿命。

误区二：忽略压缩永久变形。密封件在高温长期受压后失去回弹，往往比硅胶本身的老化更早导致失效。高温工况应重点关注压缩永久变形（CS）指标，优质液态硅胶在 175℃×22h 条件下 CS 可控制在 20% 以内。

耐温验证方法

常规的耐温验证包括热空气老化试验（GB/T 3512 / ASTM D573）、压缩永久变形测试（GB/T 7759）、低温脆性测试（GB/T 15256）。医疗与汽车领域还需按对应行业标准做加速老化与寿命推算。

中山市元亨精密科技有限公司可协助客户完成耐温相关的第三方检测送样，并提供不同牌号在同一工况下的对比数据。

Q：200℃ 用普通液态硅胶可以吗？

A：若为长期连续工况，建议选用耐热牌号或做实际老化验证；若为短时峰值（如过回流焊、瞬时高温消毒），普通牌号通常可以承受。关键是使用频次与累计时长。

Q：硅胶耐温和颜色有关吗？

A：胶料本体耐温与颜色关系不大，但部分色母的耐热性低于硅胶本体，高温下可能先变色或分解。高温工况建议选用耐高温色母，或优先使用本色/黑色。

Q：如何延长硅胶件高温寿命？

A：主要手段：选用耐热牌号、优化硫化度避免欠硫、减少长期压缩变形量、避免接触腐蚀性介质、在设计上降低工作应力。
