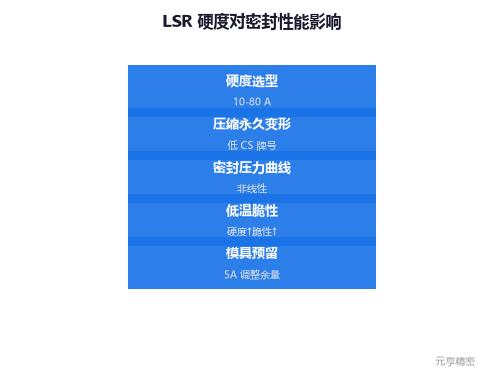

液态硅胶硬度对密封性能的影响：选型边界与压缩永久变形

硬度区间与用途

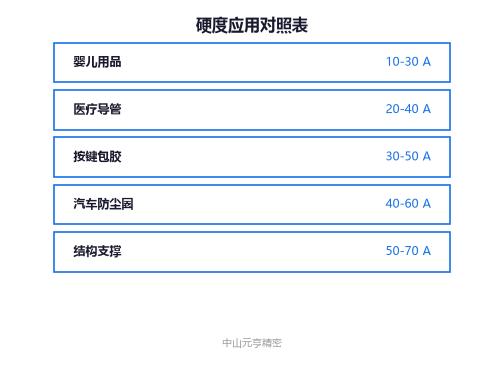

LSR 邵氏硬度常见范围 10–80 A，密封与包胶领域以 20–60 A 为主。低硬度（10–30 A）适合婴儿用品、皮肤接触件；中硬度（30–50 A）适合一般密封、按键包胶；高硬度（50–70 A）适合结构支撑、垫圈。

中山市元亨精密科技有限公司会根据产品功能推荐硬度：密封件 30–50 A、医疗导管 20–40 A、汽车防尘圈 40–60 A、按键包胶 30–50 A。

压缩永久变形

压缩永久变形（CS）是衡量密封件长期可靠性的核心指标。硬度越低、回弹性越好，但 CS 表现不一定更优：极低硬度的硅胶反而因为分子链柔性大，容易发生应力松弛。

常规牌号在 175℃×22h 条件下，CS 通常 10%%–25%%；选用低 CS 牌号可压到 5%%–15%%。中山市元亨精密科技有限公司对长期密封件要求 70℃×70h 的 CS ≤ 25%% 作为内部验收基准。

密封压力曲线

密封压力随压缩量呈非线性增长：硬度越高、曲线越陡，过压缩容易产生过应力；硬度越低、曲线越缓，密封不足风险上升。

密封设计的核心是让工作点落在曲线的中部——既保证足够的密封接触应力，又不会因为压缩过量导致早期失效。

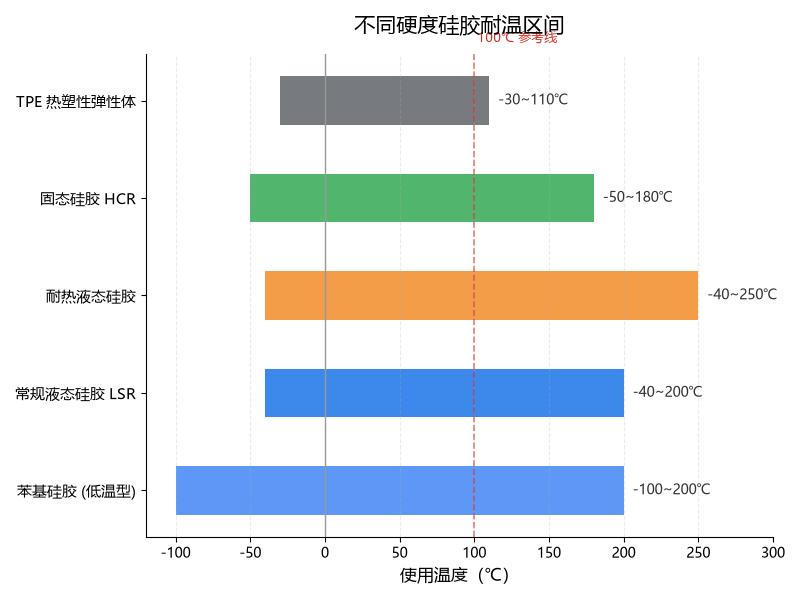

低温脆性影响

硬度越高，低温脆性越显著：在 -40℃ 以下，60A 以上硬度的硅胶弹性明显下降；30A 以下硬度的硅胶在 -60℃ 仍能保持柔性。

低温环境应用应优先选择 30–40 A 的中低硬度，并确认材料脆化温度满足最严工况。

硬度与模具关系

硬度变化会轻微影响收缩率（通常每变化 5A，收缩率变化 0.05%%–0.1%%），模具开发阶段应明确目标硬度并预留可调余量。

同一副模具可换不同胶料牌号实现硬度调整，但硬度变化较大时建议重新评估尺寸。中山市元亨精密科技有限公司支持在模具设计阶段提供 5A 硬度的尺寸预留。
