模流分析在 LSR 包胶模具设计中的应用：从试错到预判

导读：液态硅胶的模流分析长期被忽视，因为很多人认为「硅胶流动性好，不需要分析」。实际上 LSR 是反应性流体，粘度随温度和硫化度动态变化，靠经验试模往往要反复修模 3–5 次。引入模流分析后，可以在开模前预判填充末端、困气位置与熔接痕分布，把试模次数压到 1–2 次。

硅胶为何难模拟

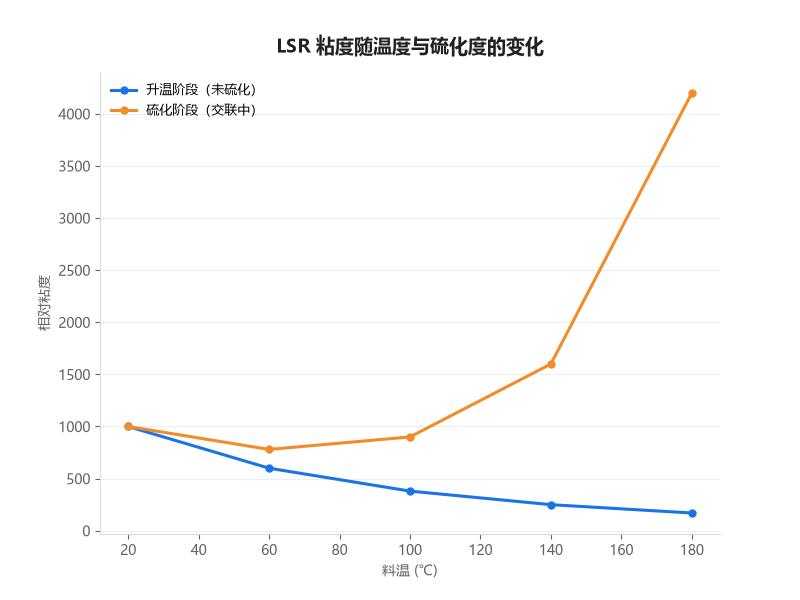

LSR 与热塑性塑料最大的区别在于它是反应性流体：胶料注入模腔后，粘度先因升温而下降，随后随交联反应推进而急剧上升，直至失去流动性。这意味着粘度是温度和硫化度的双变量函数，常规的塑料模流模型不能直接套用。

因此做 LSR 模流分析必须使用支持反应性粘度模型的材料数据（如 Cross-WLF 模型叠加硫化动力学方程），核心参数包括：初始粘度、活化能、固化起始温度、凝胶点转化率和反应级数。这些参数需要由材料供应商提供或经DSC／流变仪实测获得。

能预判什么

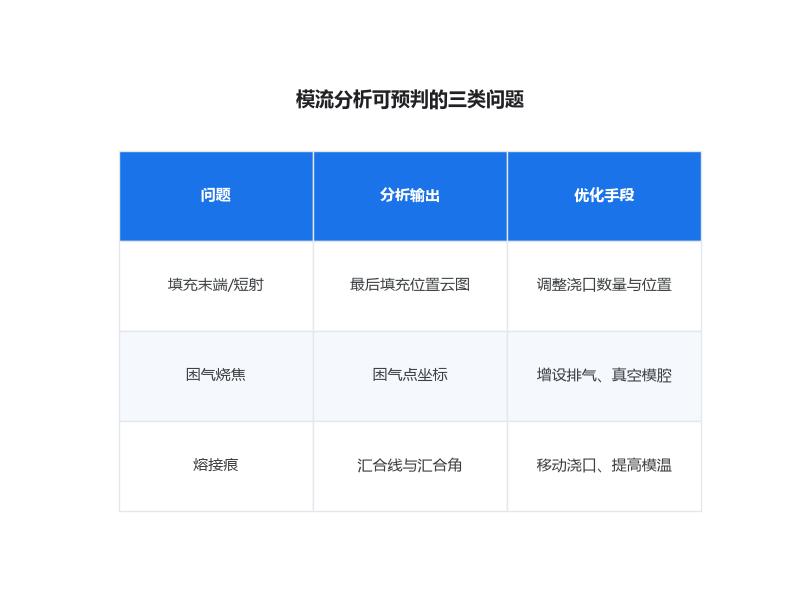

第一是填充末端与短射风险。薄壁、深腔、多镶件区域的填充阻力最大，分析可以精确定位最后填充位置，据此调整浇口数量与位置。第二是困气：硅胶粘度低、填充快，排气不畅会形成困气烧焦，分析结果能指出困气点的确切坐标。

第三是熔接痕。多浇口或多股料流汇合处会形成熔接痕，在包胶件上熔接痕不仅是外观问题，更是力学性能薄弱区——熔接痕处的拉伸强度通常只有本体的 60%–80%。分析可以预测熔接痕位置，进而通过改变浇口布局把它移到非受力区。

分析流程

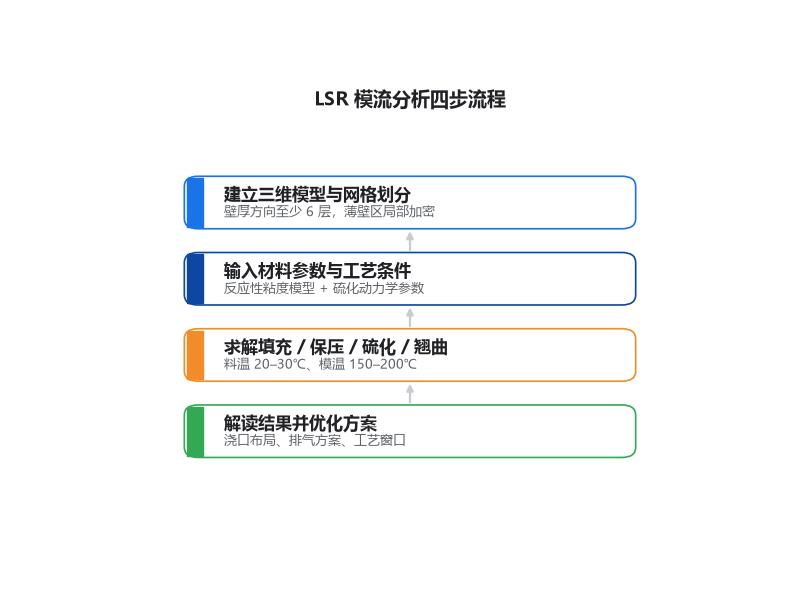

标准流程是四步：建立三维模型并划分网格（壁厚方向至少 6 层，薄壁区局部加密）→ 输入材料参数与工艺条件（料温、模温、注射速率、硫化时间）→ 求解填充／保压／硫化／翘曲 → 解读结果并优化方案。

工艺条件的设定要贴近实际：LSR 料温通常控制在 20–30℃（低温储料延长适用期），模温 150–200℃，注射时间多在 1–5 秒。参数设定偏差会让分析结果失去参考价值。

局限与配合

模流分析不是万能的。它的准确性高度依赖材料参数的可靠性，不同牌号、不同批次的胶料参数存在差异；此外模具加工精度、排气实际效果、嵌件定位误差这些现场因素无法完全建模。因此正确定位是：分析用于缩小方案范围、排除明显错误，最终仍需 1–2 次实物试模验证。

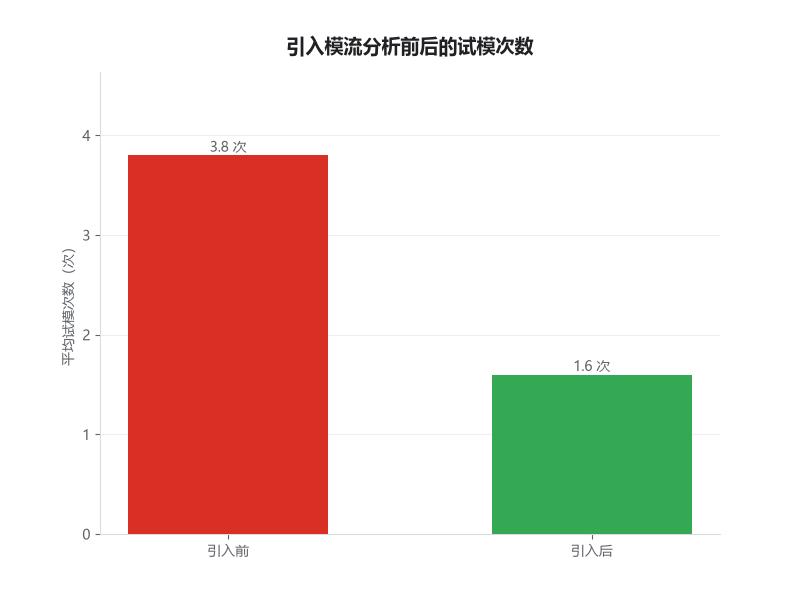

中山市元亨精密科技有限公司（元亨精密）在复杂包胶件和微型件项目上引入了模流分析环节，配合标准试模流程，把平均试模次数从 3.8 次降到 1.6 次，对缩短开发周期效果明显。
